Bộ điều khiển áp lực
5 (1 đánh giá)

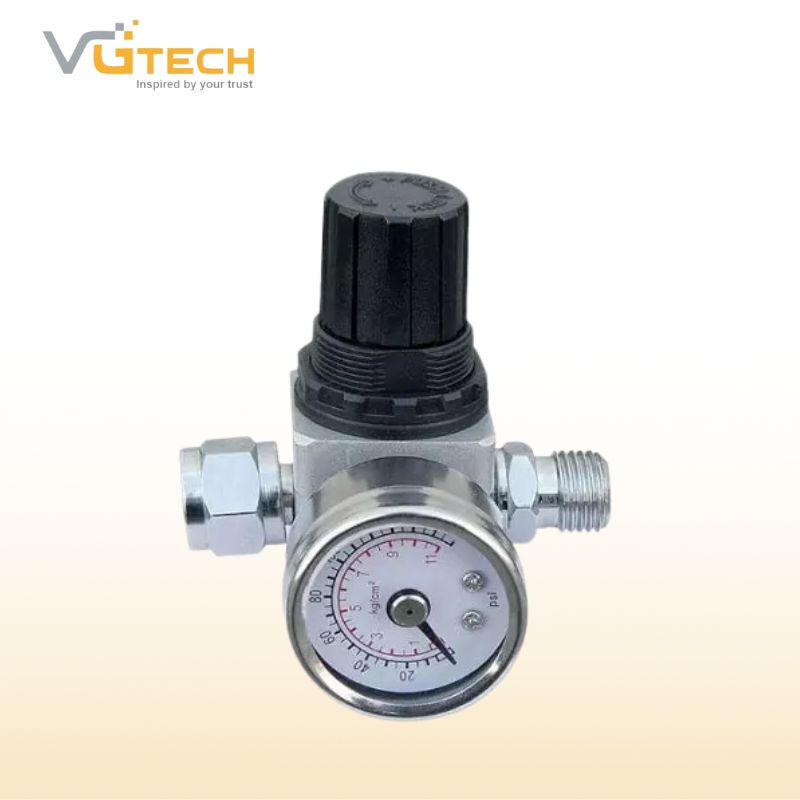

Bộ điều áp khí nén là thiết bị dùng để điều chỉnh áp suất của dòng khí nén đi qua đảm bảo cho đầu ra khí nén luôn ổn định tới các thiết bị sử dụng. Nó giúp duy trì áp suất đầu ra khí nén một cách ổn định dù áp suất đầu vào có sự thay đổi như thế nào thì giá trị đầu ra vẫn không đổi
Cấu tạo của bộ điều áp khí nén
Một chiếc van điều chỉnh giảm áp khí nén được cấu tạo bởi 2 bộ phận chính gồm:
- Đồng hồ đo áp: Gồm 1 núm vặn điều chỉnh áp và mặt đồng hồ hiển thị mức áp suất bằng kim loại giúp khách hàng dễ dàng theo dõi áp suất hơn.
- Cụm chỉnh áp: Có đường gen đẩy khí ra vào với các kích cỡ chân ren lớn, nhỏ phù hợp cho từng loại máy móc. Đặc biệt, chỉ cần một van là khách hàng có thể điều chỉnh nhiều mức áp lực khí nén khác nhau.
Ngoài ra, cấu tạo van điều áp khí nén còn bao gồm các bộ phận sau đây:
- Bộ phận điều khiển trượt chính: Lò xo áp lực, ốc vít áp suất tác động trực tiếp lên lò xo để tạo áp lực cho thành phần trượt chính.
- Đầu vặn gắn với lò xo: Giúp điều chỉnh độ co giãn của lò xo theo yêu cầu của người dùng.
- Các khoang chứa đầu ra và đầu vào của áp suất: Đầu ra và đầu vào của áp suất mỗi đầu một bên.
Nguyên lý hoạt động của bộ điều áp khí nén
Thiết bị van điều áp khí nén hoạt động dựa trên sự chênh lệch về áp suất khí nén cơ cấu hoạt động của nó như sau:
Khí nén đi vào cửa vào của thiết bị, khí nén đi vào khi đủ áp lực sẽ nâng màng van lên đẩy trục van đi lên. Lúc này van đĩa (Popet valve) ở dạng đóng nhờ lực nén của lò xo nhỏ và lực kéo của trục van.
Áp suất đầu ra cao hơn áp suất cài đặt của lò xo, khí nén thoát ra ngoài qua lỗ thông hơi, áp suất đầu ra nhỏ hơn áp suất cài đặt của lò xo, van điều chỉnh áp suất khí nén sẽ mở rộng cho đến khi đạt được áp suất cài đặt.
Van điều áp khí nén được lắp đặt cho máy nén không khí để tăng giảm áp suất khí ở đầu ra luôn ổn định và nhỏ hơn mức áp suất đầu vào cho các loại máy móc sử dụng khí nén. VGTech chuyên cung cấp bộ điều áp, van điều áp khí nén chính hãng từ nhiều thương hiệu lớn. Vui lòng liên hệ để được tư vấn báo giá bộ điều áp khí nén và các thiết bị, linh kiện khí nén khác.
